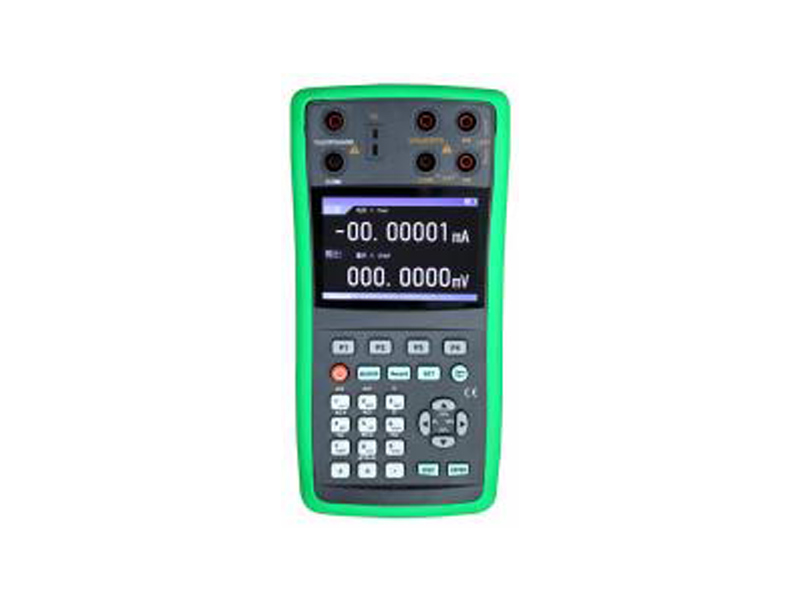

HT2037高精度多功能过程校准器是一款高精度、手持式的过程信号测量/输出仪表，能同时测量与输出电压、电流、电阻、热电偶、热电阻、频率、脉冲、开关量等各种工业过程信号；内置HART功能、可完全替代HART手操器。
产品能代替电流信号源、电压信号源、电阻箱、电子电位差计、频率计、HART手操器等测量校准仪器。主要应用于工业现场信号校准、故障诊断；也适用于化工、军工及各类研究所、实验室的信号测量与校准。本产品是一款功能强大、符合现场和实验室使用的标准级工业过程检测仪表。
产品特点
基本功能：
1.测量/输出:电压、电流、电阻、频率、脉冲、开关量，其中电流输出支持有源、无源；
2.以温度形式模拟热电阻、热电偶；
3.可模拟二线制变送器；
4.电阻测量可选二、三、四线3种方式；
5.两个相互隔离的通道，支持同步测量、输出；
6.可提供手动阶跃、自动阶跃、自动步进和手动步进功能；
7.采用3.5寸TFT液晶屏，分辨率480*320；
8.可同时显示测量和输出数据，也可单独显示测量或输出数据；
9.5000mAh锂电池供电；
10.具有自动电源关闭功能、时间可设，适合现场使用；
11.提供DC24V回路电源，以供现场调试之用；
12.热电偶测量和输出提供内置、外置和手动3种冷端温度补偿方式，其中外置参考端采用A级Pt100铂电阻；
13.热电偶种类：R,S,K,E,J,T,N,B,L,U,XK,WRE325,WRE526；
14.热电阻种类：PT100-385,PT100-392,PT100-JIS,PT200-385,PT500-385,PT1000-385,
Cu10,Cu50，Cu100,Nil20，BA1,BA2,PT10；
15.(选配功能）ρ值测量功能：能够测量周期性方波信号的占空比，可用于对时间比例输出的各种数字温度指示调节器的PID参数进行检定及校准，并满足《JJG617-1996数字温度指示调节仪》规程的要求。
16.(选配功能）可替代HART手操器，设置或校准智能变送器量程，强制智能变送器的输出电流在固定数值上（如20mA、12mA、4mA），设置线性或开方功能、可以对变送器的压力传感器进行HART清零等；
17.选配功能）标准温度测量功能：与普通的热电偶测量及热电阻测量不同，该测量方式可使用证书值进行温度溯源，支持的标准热电偶热电阻的类型包括:标准热电偶S、R、B、T四种，标准铂电阻Pt25、Pt100两种。
技术指标
型号 | HT2037 | 备注 | ||||||
直流电压输出 | 量程 | 100mV | 分辨率 | 0.0001mV | 较大负载电流<=2.5mA | |||
|
|
| 精度 | ±(0.01%RD+0.005%FS) |
| |||
|
| 1V | 分辨率 | 1µV |
| |||
|
|
| 精度 | ±(0.01%RD+0.005%FS) |
| |||
|
| 15V | 分辨率 | 10µV |
| |||
|
|
| 精度 | ±(0.01%RD+0.005%FS) |
| |||
直流电流输出 | 量程 | 0 - 30mA | 分辨率 | 0.1µA | 有源输出较大负载电压20V | |||
|
|
|
| ±（0.01%RD+0.005%FS） |
| |||
|
| (SIM) @ 0 - 30mA | 精度 | 0.1µA |
| |||
|
|
|
| ±（0.01%RD+0.005%FS） |
| |||
频率输出 | 量程 | 100Hz | 分辨率 | 0.001Hz | 较大负载电流≤2.5mA | |||
|
|
| 精度 | ±0.01%FS |
| |||
|
| 1kHz | 分辨率 | 0.01Hz |
| |||
|
|
| 精度 | ±0.01%FS |
| |||
|
| 10kHz | 分辨率 | 10Hz |
| |||
|
|
| 精度 | ±0.01%FS |
| |||
电阻输出 | 量程 | 50Ω | 分辨率 | 0.1mΩ | 激励电流0.4-4mA | |||
|
|
| 精度 | ±（0.01%RD+30mΩ） |
| |||
|
| 500Ω | 分辨率 | 1mΩ | 激励电流0.1-2mA | |||
|
|
| 精度 | ±（0.01%RD+30mΩ） |
| |||
|
| 5000Ω | 分辨率 | 10mΩ | 激励电流0.04-0.4mA | |||
|
|
| 精度 | ±(0.01%+0.005%FS) |
| |||
脉冲输出 | 量程 | 10Hz(1~100000) | 精度 | ±2dig | 较大负载电流≤2.5mA | |||
|
| 1kHz(1~100000) |
|
|
| |||
|
| 100kHz(1~100000) |
|
|
| |||
开关量输出 | 量程 | 100Hz(1Hz~110Hz) | 分辨率 | 0.01Hz |
|
| ||
|
|
| 精度 | ±2dig |
|
| ||
|
| 1kHz(0.1kHz~1.1kHz) | 分辨率 | 1Hz |
|
| ||
|
|
| 精度 | ±2dig |
|
| ||
|
| 10kHz(1kHz~11kHz) | 分辨率 | 0.1kHz |
|
| ||
|
|
| 精度 | ±2dig |
|
| ||
|
| 100kHz(10kHz~110kHz) | 分辨率 | 1kHz |
|
| ||
|
|
| 精度 | ±2dig |
|
| ||
24输出 | 24V |
| ±10% | 回路输出 | ||||
热电阻输出 | 详见热电阻表 |
| 详见热电阻表 |
| ||||
热电偶输出 | 详见热电阻表 |
| 详见热电阻表 | |||||
电压测量 | 量程 | 200mV | 分辨率 | 0.1µV |
| |
|
|
| 精度 | ±（0.01%RD+0.005%FS） |
| |
|
| 2V | 分辨率 | 1µV |
| |
|
|
| 精度 | ±（0.01%RD+0.005%FS） |
| |
|
| 20V | 分辨率 | 10µV |
| |
|
|
| 精度 | ±（0.01%RD+0.005%FS） |
| |
|
| 200V | 分辨率 | 0.1mV |
| |
|
|
| 精度 | ±（0.01%RD+0.005%FS） |
| |
电流测量 | 量程 | 20mA（loop） | 分辨率 | 0.1µA |
| |
|
|
| 精度 | ±（0.01%RD+0.005%FS） |
| |
|
| 200mA | 分辨率 | 1µA |
| |
|
|
| 精度 | ±（0.01%RD+0.005%FS） |
| |
频率测量 | 量程 | 100Hz | 分辨率 | 0.001Hz |
| 较大负载电流≤2.5mA |
|
|
| 精度 | 0.01%FS |
|
|
|
| 1kHz | 分辨率 | 0.01Hz |
|
|
|
|
| 精度 | 0.01%FS |
|
|
|
| 10kHz | 分辨率 | 10Hz |
|
|
|
|
| 精度 | 0.01%FS |
|
|
电阻测量(四线) | 量程 | 50Ω | 分辨率 | 0.1mΩ | 激励电流1mA | |
|
|
| 精度 | ±（0.01%RD+30 mΩ） |
| |
|
| 500Ω | 分辨率 | 1mΩ |
| |
|
|
| 精度 | ±（0.01%RD+30 mΩ） |
| |
|
| 5000Ω | 分辨率 | 10mΩ | 激励电流0.1mA | |
|
|
| 精度 | ±（0.01%RD+100 mΩ） |
| |
电阻测量(二三线) | 量程 | 50Ω | 分辨率 | 0.1mΩ |
| |
|
|
| 精度 | ±（0.01%RD+30 mΩ）(3线)； |
| |
|
| 500Ω | 分辨率 | 1mΩ |
| |
|
|
| 精度 | ±（0.01%RD+50 mΩ）(3线)； |
| |
|
| 5000Ω | 分辨率 | 10mΩ |
| |
|
|
| 精度 | ±（0.01%RD+200mΩ） |
| |
开关量测量 | CLOSE/OPEN | 激励电流1mA | ||||
热电阻测量 | 详见热电阻表 |
| ||||
热电偶测量 | 详见热电偶表 | |||||
